                          AQUECEDOR DE ÁGUA SOLAR

   EU.   O QUE É E COMO É ÚTIL

  II.   DECISÃO FATORES

Aplicações de
           ADVANTAGES
Considerações de
           Cost Estimativa

 III.   MAKING A DECISÃO E LEVANDO A CABO

  IV.   PRE-CONSTRUÇÃO DECISÕES

           O Processo
           O Princípio de Thermosyphon
           O Princípio de Thermosyphon no Trabalho
           Deciding Quantidade
           Local Seleção

   V. NECESSIDADES DE CONSTRUÇÃO

Ferramentas de
Materiais de

  VI. CONSTRUÇÃO

          O Coletor--Apartamento Galvanizou Folhas de Metal
          O Coletor--Corrugated Metal Folhas
          Make o Tanque de Armazenamento
          Make o Coletor Está de pé e Plataforma de Armazenamento
          Connect o Tanque e Coletor

 VII. OPERAÇÃO E MANUTENÇÃO

VIII. MESAS DE CONVERSÃO

  IX. DICIONÁRIO DE CONDIÇÕES

   X. MAIS ADIANTE
APÊNDICE DE   EU. DECISÃO QUE FAZ FOLHA DE TRABALHO

 APPENDIX II. REGISTRO QUE MANTÉM FOLHA DE TRABALHO

                          Aquecedor de Água Solar

EU. O QUE É E COMO É ÚTIL

Água quente sempre não é necessária, e em climas mornos pode
seja relativamente fácil de fazer sem. Porém,   é mais
efetivo que água fria para muitos propósitos.   mesmo assim, em alguns
áreas água quente não é usada porque combustível é tão caro que é
só usada para tarefas essenciais.   que UM aquecedor solar pode prover precisada
água quente sem gastar combustível disponível.

Aquecedores de água solares representam um do mais fácil, a maioria,
aplicações práticas de energia solar em um indivíduo e
base em pequena escala.

Aqueça dos raios do sol é capturada facilmente.   Black-painted
superfícies expostas ao sol se porão mais quentes que esses de qualquer
outro color.  UMA superfície de metal pintou preto plano e colocou dentro
contate com água aquecerá a água.   O prato de metal preto
é chamada um absorvente.

Uma vez a água está aquecida, é mantido quente com insulation.  O
água aquecida atrás do absorvente pode ser separada com um
variedade de substâncias como fibra de vidro, palha, serragem, cabelo,
ou poliuretano foam.  Em algum absorvente projeta uma folha de copo
é colocada entre o prato de absorvente e o sol. Copo de
transmite a radiação alta do sol que aquece a água,
mas paradas a baixo-energia radiação infra-vermelha que é reradiated
do absorber.  quente impede também ar passar em cima do
absorvente que causa calor loss.  A redução das duas formas de
perda de calor faz para copo um isolador ideal.   que plásticos Claros podem ser
usada mas a probabilidade de vida deles/delas está limitada.

O aquecedor de água solar apresentou aqui (veja Figura 1) pode prover



água quente o círculo de ano.

Este sistema aquecerá 70 litros (18-1/2 galões) de água para
60 [degrees]C (140 [degrees]F) entre amanhecer e meio-dia em um dia claro com um
calcule a média fora de temperatura de 32 [degrees]C (90 [degrees]F) .  Obviously, água,
não tenha que ser este quente para muitos propósitos:   água muito quente
pode ser misturada com água fresca para prover água esquente bastante para
tomando banho e lavando roupas e pratos.   que Este fator deveria ser
levada em conta ao calcular a quantia de água precisada
cada dia.

Construindo um aquecedor de água solar podem ser um projeto bom para um
classe escolar:

* O aquecedor, acesso pretensioso à direita equipamento, não é
  difícil de construir.

* Provê uma demonstração de funcionamento dos princípios de
  tecnologia solar.

* Os estudantes apresentaram a tecnologia solar e seu potencial
Se familiarizam   com energia-conservar, não poluente,
Tecnologias de  .

II. FATORES DE DECISÃO

Applications:         * Aquecendo água.

                              * Lavando roupas.

                              * higiene Pessoal.

Advantages:           * Fácil construir e operar.

                              * Provê água 60 aquecida [degrees]C (140 [degrees]F) dentro
                                um período de dois-hora.

                              * Portátil.

                              * Nenhum custo de combustível.

Considerations:       * Tem que ser enchida manualmente.

                               * probabilidade de vida de dois anos.

                              * Calores só molham em days.  ensolarado não Faz
                                operam à noite.

ESTIMATIVA DE CUSTO (*)

$30-$70 (o EUA) inclusive materiais e trabalho.
__________

(*) Estimativas de custo só servem como um guia e variarão de
país para país.

III. TOMANDO A DECISÃO E LEVANDO A CABO

Ao determinar se um projeto vale o tempo, esforço,
e despesa envolveu, considere social, cultural, e ambiental
fatores como também econômico.   de O que é o propósito
o esforço? Quem beneficiará a maioria? O que vai as conseqüências
seja se o esforço êxito tem? Ou, se falha?

Tendo feito uma escolha de tecnologia informada, é importante para
mantenha records.  bom é desde o princípio útil para manter
dados em necessidades, seleção de local, disponibilidade de recurso, construção,
progresso, trabalho e custos de materiais, resultados de teste, etc.
As informações podem provar uma referência importante se existindo
planos e métodos precisam ser alterados.   pode ser útil definindo
o que deu errado.   E, claro que, é importante para
compartilhe dados com outras pessoas.

Foram testadas as tecnologias apresentadas nesta série
cuidadosamente, e é realmente usado em muitas partes do mundo.
Porém, testes de campo extensos e controlados não foram
administrada para muitos deles, até mesmo algum do mais comum.
Embora nós saibamos que estas tecnologias trabalham bem em alguns
situações, é importante para colher informação específica em
por que eles executam corretamente em um lugar e não em outro.

Modelos bem documentados de atividades de campo provêem importante
informação para o trabalhador de desenvolvimento.   é obviamente importante
para trabalhador de desenvolvimento na Colômbia ter o técnico
projete para um forno construído e usou no Senegal.   Mas é plano
mais importante ter uma narrativa cheia sobre o forno que
provê detalhes em materiais, trabalhe, mudanças de desígnio, e assim
forth.  Este modelo pode prover um quadro de referência útil.

Um banco seguro de tal informação de campo é agora growing.  Isto
existe para ajudar difunda a palavra sobre estes e outras tecnologias,
minorando a dependência do mundo em desenvolvimento em
recursos de energia caros e finitos.

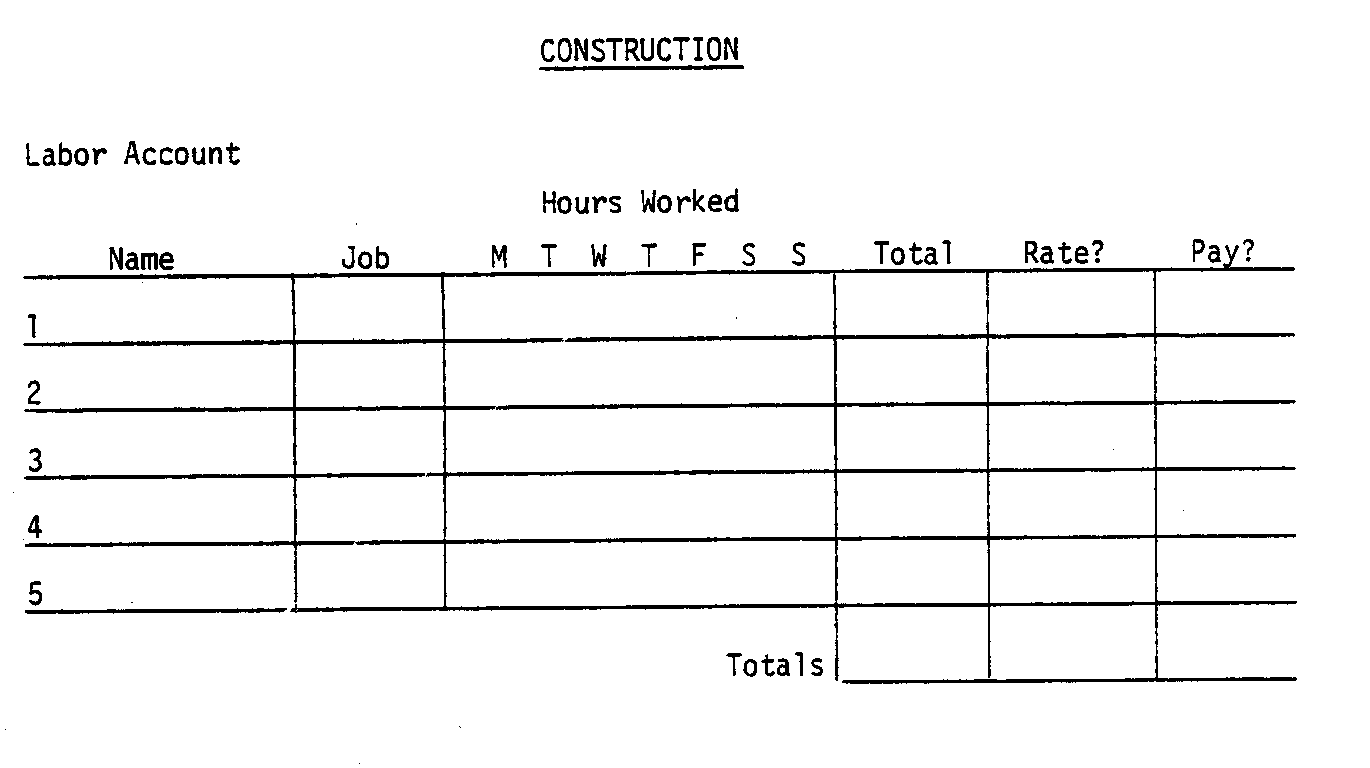

Um registro prático que mantém formato pode ser achado em Apêndice II.

IV. DECISÕES DE PRE-CONSTRUÇÃO

O PROCESSO

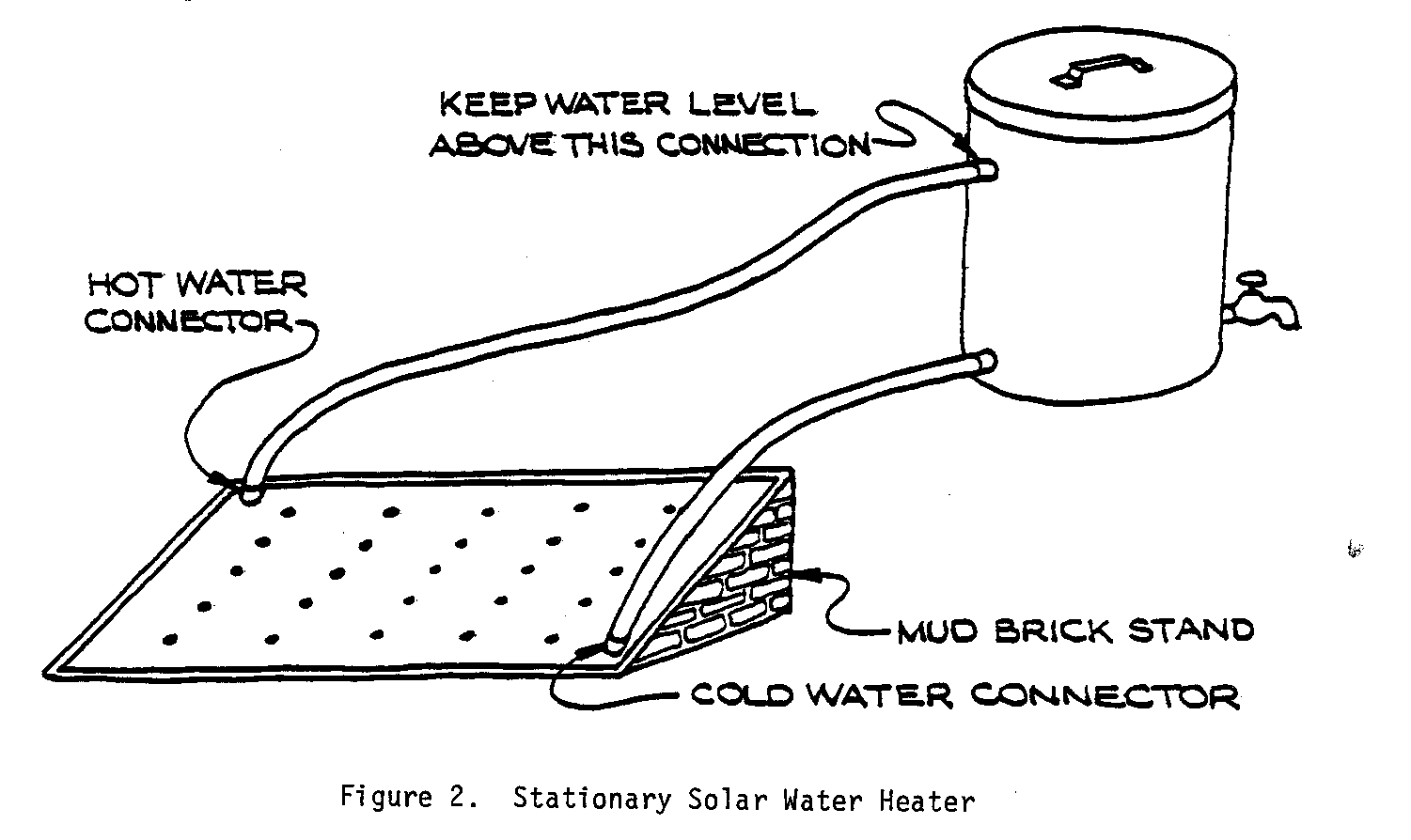

O aquecedor de água solar apresentou aqui (veja Figura 2) era



projetada, desenvolveu, e testou no Afeganistão dentro o recente
1960's.  Desde aquele tempo, este aquecedor foi construído e foi usado por
trabalhadores de desenvolvimento ao redor do mundo.

Há duas partes principais ao aquecedor de água solar:   (1) um calor-absorvendo
coletor (absorvente) isso é bastante como um envelope
feita de folhas de metal; e (2) um tanque de armazenamento que segura o
molhe para o system.  que O coletor pode ser feito para qualquer um de apartamento
folhas de metal galvanizadas ou corrugated galvanizaram folhas de metal.
São incluídas instruções para ambos os tipos de materiais.

O PRINCÍPIO DE THERMOSYPHON

* O tanque, cheio com água, é conectada ao coletor.

* O coletor é posicionado debaixo do fundo do tanque.

* Água corre por uma mangueira ao fundo do tanque para o
Coletor de  .

* A água está aquecida no coletor.

* Fluxos de água mais quentes para o topo do coletor.

* Água quente está fora forçada da mangueira ao topo do
Coletor de   no tanque pela pressão do refrigerador
  (mais pesado) água que entra do tanque.

* A água mais quente fica ao topo do tanque e refrigerador
  molham fluxos ao collector.  que O fluxo estabelecido continua
  até a água já não está estando aquecido pelo sun.  Para
Exemplo de  , à noite o fluxo fica estável e a água quente
  permanece até que é usado ou esfria.

O PRINCÍPIO DE THERMOSYPHON EM O TRABALHO

É importante se lembrar que o tanque de armazenamento deva ser
localizada 46cm (18 ") ou mais alto sobre o coletor habilitar o

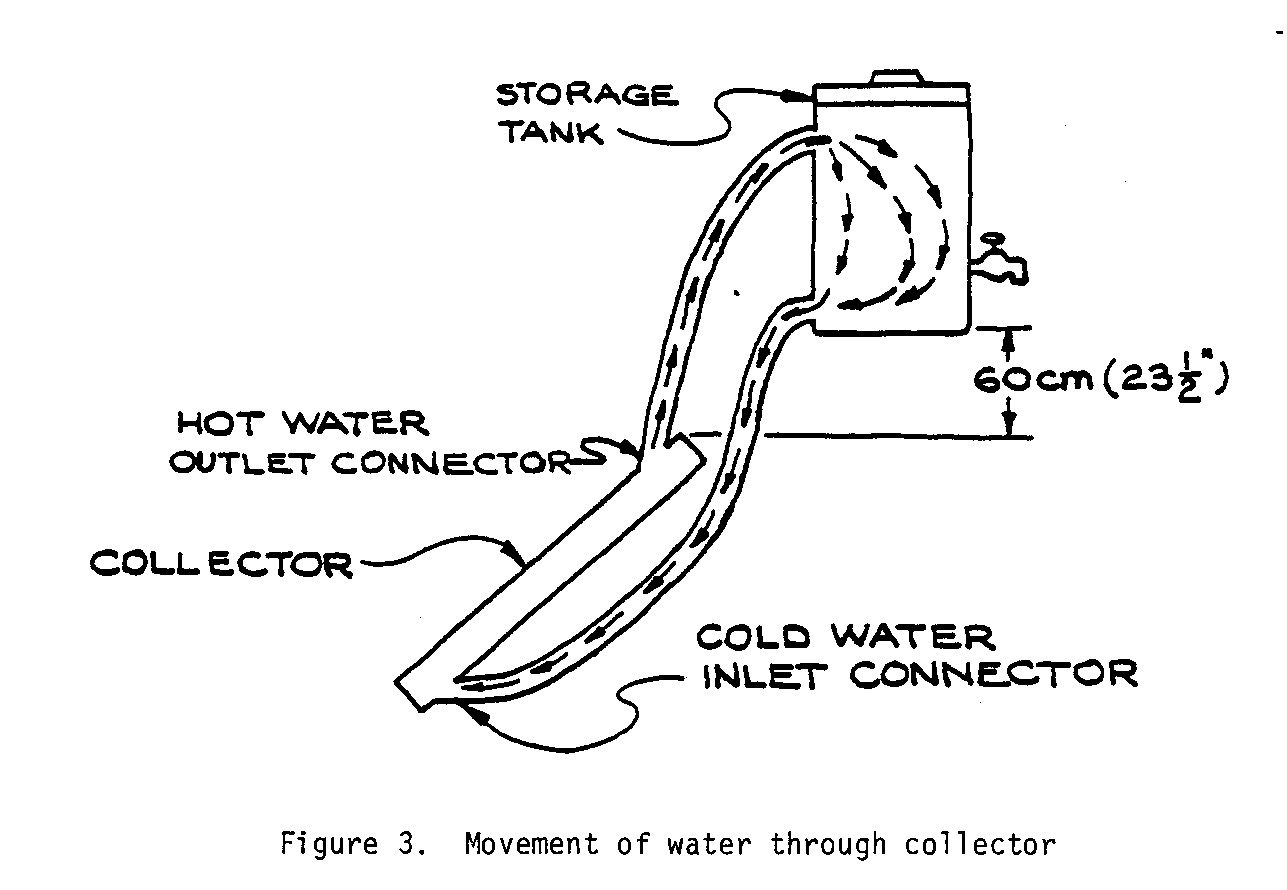

princípio de thermosyphon para trabalhar (veja Figura 3).




Se você não pode colocar este tanque de água sobre o coletor, uma bomba,
será precisada mover a água do coletor para o
abasteça, e isso aumente despesas.

QUANTIDADE DECIDINDO

A quantidade de água ser aquecida é uma preocupação primária. A maioria
Americanos usam, em média, 95 litros (25 galões) por pessoa
por dia. Porém, para um estilo de vida que não inclui um
chuva quente ou banho cada dia e uma lavadora de roupas automática,
a quantidade de água precisada é muito menos. Em muitas áreas, 38 para
45-1/2 litros (10 a 12 galões) por pessoa por dia é adequado.
Em outros, pessoas são requeridas freqüentemente através de circunstâncias para
" sobreviva com 7-12 litros (2-3 galões) de água por dia.
Molhe, em tais áreas, é até mesmo tão precioso em quantias muito pequenas
que se ou não está quente é de nenhuma grande importância a
tudo. (Para estas áreas, poderia ser uma unidade de destilação solar um
tecnologia importante para introduzir.)

Se do aquecedor de água é precisado para uma enfermaria pequena ou um
eduque, faça uma estimativa do número de galões requerida para
cada pessoa e para cada propósito. O tanque de armazenamento pode precisar
seja feita maior, enquanto dependendo desta necessidade. Tamanho de coletor deve
também seja considerada--relaciona diretamente à quantidade de quente
água desejou. Uma regra geral boa é um metro quadrado (39-1/2 "
quadrado) de área de coletor para 41-1/2 litros (11 galões) de quente
água desejou. Em climas mais frios, um metro quadrado (39-1/2 "
quadrado) de área de coletor podem render só 30 litros (aproximadamente 8
galões) por metro quadrado.

SELEÇÃO DE LOCAL

Condições de local são importantes. Coletores deveriam enfrentar diretamente
sul. Virando um sudeste de coletor ou sudoeste pode afetar
seu desempenho antes de aproximadamente 20% ou mais. Se de água quente é precisada por
meio-dia, esteja em frente do coletor ao sudeste; se água quente é mais
importante em fim de tarde, esteja em frente do coletor para o

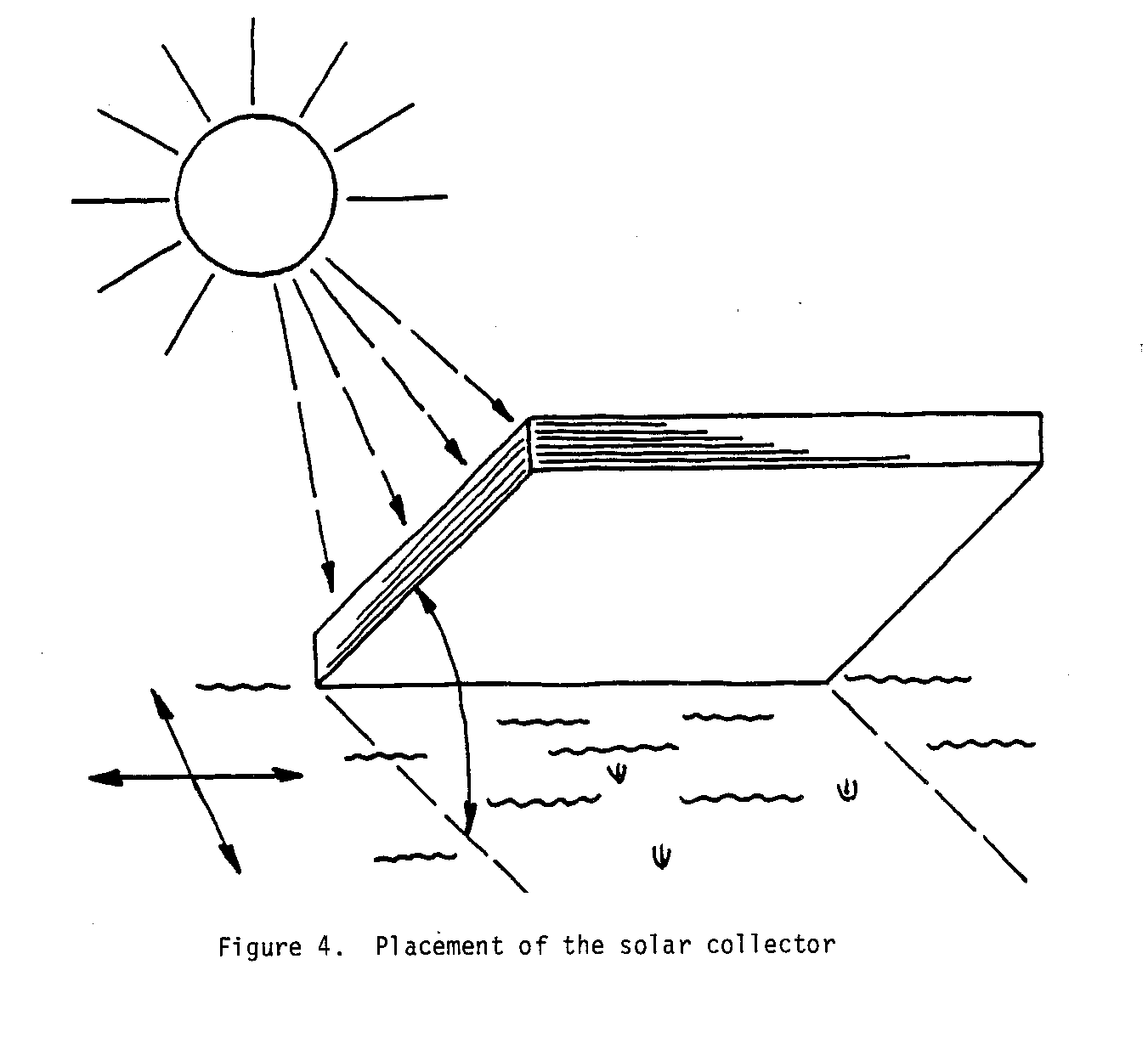

sudoeste (veja Figura 4).




O local deveria ser grátis de sombra. Deveriam ser colocados os coletores
de forma que eles pode ser inclinada do horizonte a um ângulo igual
para a latitude do local. (Em climas mais temperados
o ângulo deveria igualar a latitude mais 10[degrees]. Se a latitude
é desconhecido, o coletor pode ser colocado a uns 45[degrees] ângulo, exclua
em áreas perto do equador). A latitude para sua área pode ser
obtida de um atlas ou globo.

V. NECESSIDADES DE CONSTRUÇÃO

Materiais e ferramentas precisaram para um 90cm X 180cm (35-1/2 " X 71 ")
absorber/collector e um 70-litro (18-1/2 galão) tanque de armazenamento
é listada abaixo.

FERRAMENTAS

* Ferramentas de Metalworking: martele, bigorna, soldando equipamento,
TINSNIPS DE

* Chave de fenda

* Broca e 6mm (1/4 ") pedaço de broca

* Alicates ou 6mm (1/4 ") torcedura

MATERIAIS

Para Coletor de Metal de Folha Plano

* Galvanizou metal de folha: 2 pedaços, 90cm X 180cm (35-1/2 " X
  71 ") [ABSORBER/COLLECTOR]

* Galvanizou tubo de metal de folha: 2 pedaços, 2.5cm diam. X 5cm muito tempo
  (1 " X 2 ")

* Galvanizou parafusos de fogão: 28, 6mm diam. X 2.5cm longo (1/4 " X
  1 ")

* Lavadoras de metal: 56, ajustar 6mm (1/4 ") parafusos

* Lavadoras de borracha: 56, ajustar 6mm (1/4 ") parafusos. Dentro de diam.
  3.5mm (1/8 "); fora de diam. 2cm (3/4 "). Estes podem ser cortadas de
  pneu de caminhão pesado tubos internos.

Para Corrugated Metal Coletor

* Corrugated metal folha [galvanizou], 122cm X 244cm (48 " X
  96 ")

* Galvanizou tubo de metal de folha: 2 pedaços, 1.25cm diam. X 5CM
  desejam (1/2 " X 2 ")

* Galvanizou parafusos de fogão: 80, 6mm diam. X 2.5cm longo (1/4 " X
  1 ")

* Lavadoras de metal: 160, ajustar 6mm (1/4 ") parafusos

* Lavadoras de borracha: 400, ajustar 6mm (1/4 ") parafusos. Dentro de diam.
  3.5mm (1/8 "); fora de diam. 2cm (3/4 ")--pode ser cortada de pesado
  transportam em caminhão pneu tubos internos

* Conexões de redutor: dois, conectar 1.25cm (1/2 ") tubo para
  2.5cm (1 ") mangueira

Nozes de Note: , parafusos, que quantidade de lavadoras variará. Algumas folhas
       têm corrugations espaçado mais de perto que outros. Um
       metal folha com muito de perto espaçou corrugations vão
       requerem mais prendedores. As figuras dadas aqui para o
       corrugated metal coletor é quantias aproximadas.

Para Qualquer Amável de Folha de Metal

* Mangueira de borracha: 2 pedaços, 2.5cm (1 ") diam. [longo bastante conectar
Coletor de   para abastecer]

* Galvanizou tanque de metal de folha: (*) 70-litro (18-1/2 galão)
Capacidade de   com torneira, tampa removível, e 2.5cm (1 ") mangueira
Conectores de   (a pessoa colocou dois-terços do fundo e um
  colocou ao fundo)

* Pintura: 1 litro (aproximadamente 1 quarto), preto plano ou
  mistura caseira de óleo de linhaça e preto de carbono (carvão
  polvilham)

* Quantidade de tijolos de lama, palha ou outro material satisfatório (para
Isolamento de   de absorvente e tanque de armazenamento)

_____________

(*) Os melhores tanques são tanques de aço copo-forrados ou convencional
tanques de aquecedor de água separados. Obviamente, estes são não obtenível
em muitas áreas. Uma alternativa satisfatória é um 113.5-litro (30-galão)
tambor; deve ser pintado com pintura inoxidável ou forrado
com plástico. Outra alternativa é ter uma construção de ferreiro
um tanque para o projeto. Em a maioria das áreas, o ferreiro local
loja poderia reunir tal um tanque depressa. Esteja seguro
é watertight.

VI. CONSTRUÇÃO

O COLETOR--APARTAMENTO GALVANIZOU FOLHAS DE METAL

* Corte 2cm (3/4 ") fora o comprimento e largura de um das folhas
  de aço galvanizado, de forma que isto estarão 1cm (1/3 ") menor
  que a outra folha em todos os quatro lados (veja Figura 5).




* Na folha menor, perfure dois 3cm (1-1/4 ") buracos para o
  dois conectores. Perfure 4cm (1-1/2 ") em das extremidades (veja
  Figure 5).

* Lugar as duas folhas galvanizadas junto. Usando um martelo e

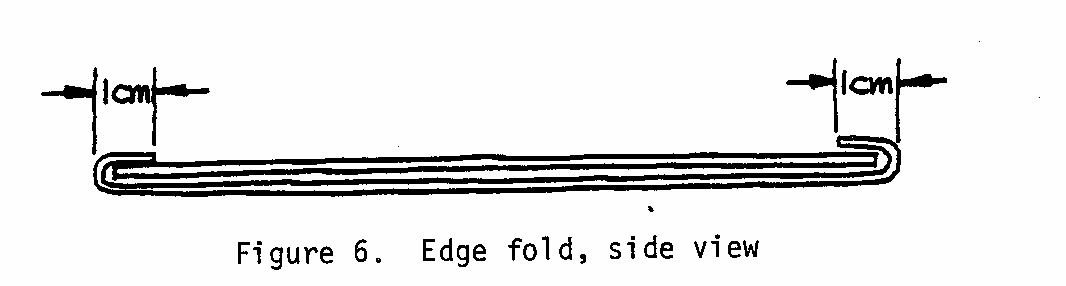

Bigorna de  , dobre os 1cm (3/8 ") sobrepondo extremidades (veja Figura 6).




* Dobra as extremidades 1cm (3/8 ") novamente e os solda fazer um
  selo hermético (veja Figura 7).




* Buracos de broca para 6mm (1/4 ") parafusos a intervalos regulares, como
  abotoa em um colchão (veja Figura 8). Parafusos manterão o



Folhas de   de estar separadamente forçado quando o absorvente está cheio
  com água.

* Parafusos de lugar em buracos com borracha e lavadoras de metal a cada
  terminam dos parafusos para assegurar um selo de watertight (veja Figura 9 e 10)







* Use o 2.5cm X 5cm (1 " X 2 ") galvanizou tubo de metal de folha para
  fazem os conectores. Coloque o rubor de tubo com o solar
  coletor folha, cobrindo os 3cm (1-1/4 ") buraco. Solde o

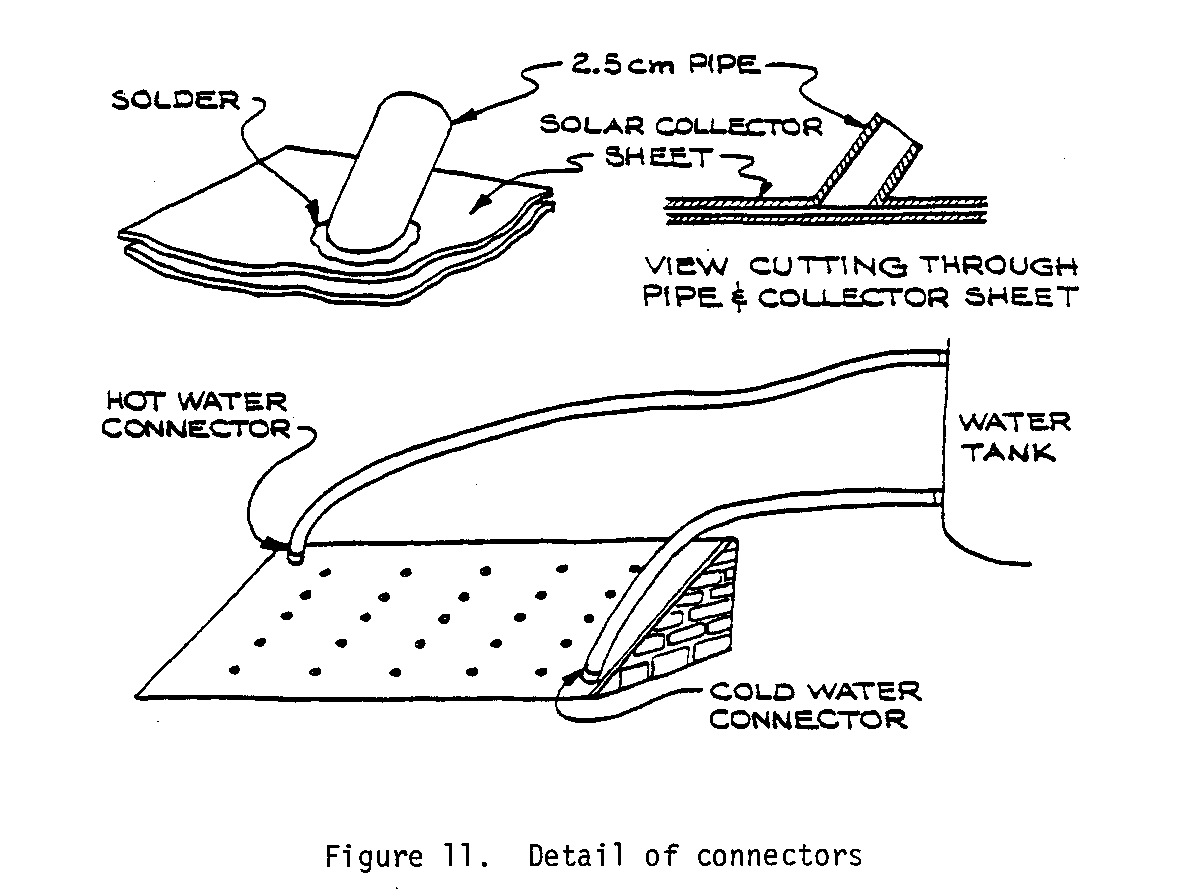

  piam à folha (veja Figura 11).




* Pintura a frente do aquecedor com pintura de preto de forma que isto
  absorverá a luz solar em lugar de refletir isto.

O COLETOR--CORRUGATED METAL FOLHAS

* Leve duas folhas de corrugated 122cm X 244cm (48 " X 96 ") e corte
  32cm (12-1/2 ") fora a largura de folhas e 64cm (25 ")
  fora o comprimento de ambas as folhas. Economize a sucata.

* Lugar as duas folhas junto e perfura 6mm (1/4 ") fura 25cm
  (aproximadamente 10 ") separadamente em corrugations alternado (elevou seções),

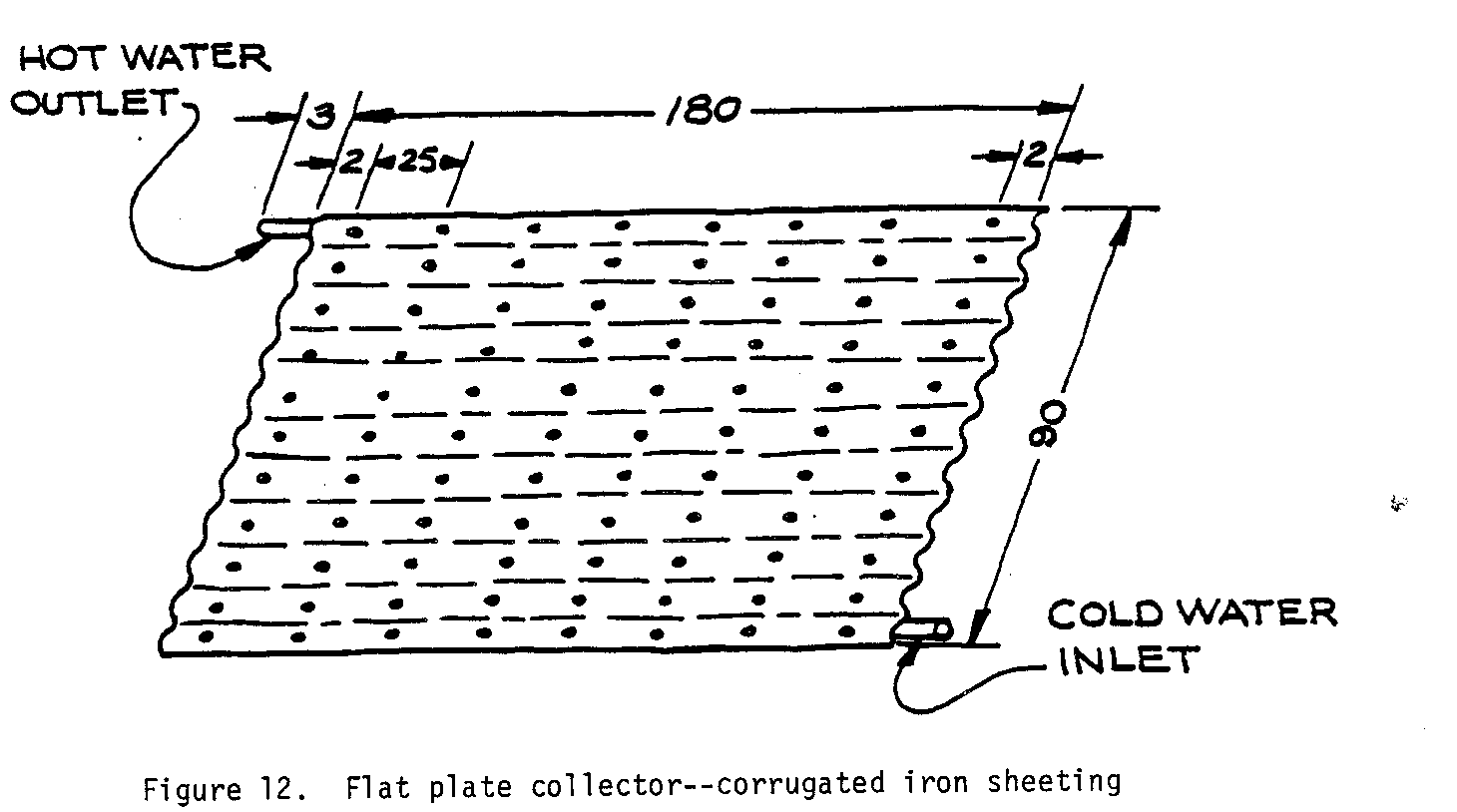

  vêem Figura 12.




* Lugar 6mm X 2.5cm (1/4 " X 1 ") parafusos em buracos com metal
Lavadora de   e lavadora de borracha. Separe as duas folhas. Lugar
  três ou quatro lavadoras de borracha em fundo de cada parafuso de forma que
  há aproximadamente 6mm (1/4 ") espaço entre os dois

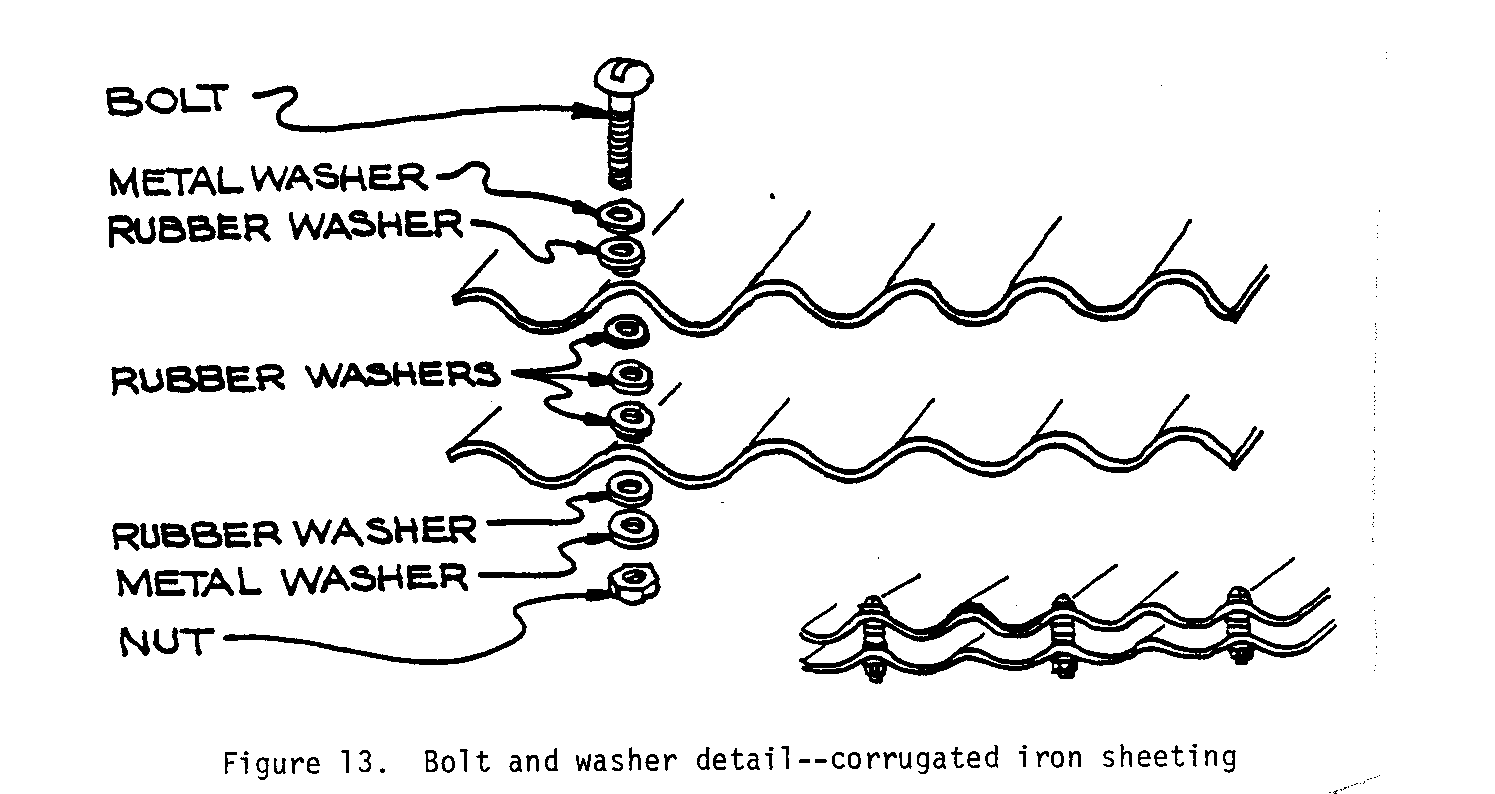

Folhas de   (veja Figura 13).




* Prenda parafusos em lados inferiores de folha de corrugated de fundo com
  borracha lavadora, lavadora de metal, e 6mm (1/4 ") noz. Aperte
  até lavadora de borracha começa a esparramar.

* Corte pedaço corrugated folha em tiras para ajustar corrugations em
  cada extremidade do coletor. Se agache fora de extremidades como mostrada
  em Figura 14. Isto deveria marcar a extremidade inteira quando completa.



  UM martelo e bigorna pode ser usada para formar as tiras assim
  eles ajustarão a extremidade.

* Broca 6mm (1/4 ") fura 2.5cm (1 ") separadamente ao longo do exterior
  afia e a todo outro corrugation em extremidades de lado.

* Firme extremidades junto com 6mm X 2.5cm (1/4 " X 1 ") parafusos,
  metal lavadora, e louco.

* Instale tubo de enseada de água (1.25cm X 5cm [1/2 " X 2"l) em fundo
  corrigem extremidade.

* Instale tubo de saída de água (1.25cm X 5cm [1/2 " X 2 "]) em topo
  deixou extremidade.

* Solda todas as extremidades externas inclusive buracos de parafuso. Solde ao redor
Enseada de   e tubos de saída.

* Prenda conexões de redutor à enseada e saída
Conexões de  .

* Pintura lado dianteiro de coletor preto plano para absorver luz solar.

FAÇA O TANQUE DE ARMAZENAMENTO

Um 114-litro (30-galão) tambor pode ser usado para o tanque de armazenamento,
ou um 70-litro (19-galão) tanque pode ser feito de galvanizada
metal de folha. Se usando um tambor de óleo, tenha certeza aquele lata de fim
seja decolada para servir como uma tampa. Também, seja certo o tambor é
completamente limpe.

* Pintura o interior com pintura impermeável, ou enfileira com
Plástico de  . Um pedaço grande de plástico drapejou em cima da extremidade de topo
  do tanque trabalhará multa.

* Separe fora cobrindo com lama, uma mistura de piche e
Palha de   ou serragem, etc.

* Buracos de broca para enseada e conectores de saída e tubo de solda
  em lugar. Deveriam ser localizados Buracos de  , para melhores resultados, ao
  assentam do tanque (enseada para o coletor) e sobre dois-terços
  para cima o lado do tanque do fundo (saída de
  o coletor para o tanque) .  Se possível, tanque deveria ser provido
  com uma torneira no fundo, oposto a água fria
Saída de  .

FAÇA O COLETOR ESTAR DE PÉ E PLATAFORMA DE ARMAZENAMENTO

* Lugar de forma que a face do coletor enfrenta sul e é a
  uns 45[degrees] ângulo.

* Construa um stand.  fixo para o que UM modo simples para elevar o absorvente é
  constroem a parte de trás e os lados se inclinando com lama Suporte de brick.
  para cima a parte de trás com tábuas pequenas enquanto os tijolos estão sendo
  se deitou.   Once que os tijolos são postos, remova as tábuas e selo
  qualquer abertura ou buracos com mud.  Isto formará um ar morto
  espaçam que servirá como isolamento.

* Ou constrói um posto portátil.   (UM posto portátil normalmente é
  mais barato e é movida para localizar o sol facilmente.) Substitua um
  armação de madeira para o tijolo de lama platform.  Put que separa
Material de   como palha ou cabelo diretamente atrás do absorvente
  como mostrada em Figura 15.




CONECTE TANQUE E COLETOR

* Prenda uma seção de mangueira à mais baixa saída (água fria) em
  o tanque e prende isto ao mais baixo direito (água fria) enseada
  no coletor.

* Prenda a outra seção de mangueira à enseada superior (quente
  molham) no tanque e prende isto à esquerda superior (quente
  molham) saída no coletor.

Note:  Se usando folhas de corrugated, faça as dimensões interiores
       da armação 90 cm X 180cm.

Figure 16A e Figure 16B são dois possível collector/tank solar




Note:  que são colocados Ambos os sistemas de forma que os topos dos coletores
       têm 46cm anos (18 ") debaixo do fundo do armazenamento
       abastece.

VII. OPERAÇÃO E MANUTENÇÃO

* Se lembre de persistir o coletor em uns 45[degrees] ângulo se a latitude
  de sua área é Latitude de unknown.  mais 100 dentro temperado
  divide em zonas.

* A água quente subirá ao topo do tanque.   Quando tudo de
  a água será usada, pode ser escoado da torneira;
  quando de só uma quantia pequena de água é precisada, o mais quente
  molham pode ser levada do topo do tanque.

* Sempre que água está estando aquecida, o nível de água deveria ser
  manteve sobre o conector de mangueira superior do tanque para permitir a água
  para circular ou o sistema de thermosyphon não trabalhará.

* O aquecedor de água trabalha melhor quando as mangueiras conectando forem como
  curto como possível.

Este sistema de água solar é virtualmente manutenção livre. Borracha de
mangueiras podem ter que ser substituídas cada dois ou três anos.   se
metal diferente de galvanizou metal de folha é usado, como
metal de folha sem tratar, o lifespan do sistema serão
encurtada consideravelmente devido a ferrugem.   Once os começos de coletor
para enferrujar, deve ser substituído.

Metal de folha sem tratar pode ser pintado com vários casacos de
pintura inoxidável se pode ser obtido.   However, você deve
confira a área pintada em seis meses ter certeza não é
off.  descascando também é útil para embrulhar o tanque em isolamento
materiais.

Se um 113-litro (30-galão) tambor é usado, e forrado com plástico,
o navio de linha regular de plástico terá que ser conferido regularmente e
possa ter que ser substituída dependendo de vez em quando no
conteúdo mineral da provisão de água.

Começar a usar o aquecedor de água solar, faça certo o tanque é
46cm sobre o topo do coletor.   Fill o tanque com limpe
water.  Check para vazamentos.

VIII. MESAS DE CONVERSÃO

UNIDADES DE COMPRIMENTO

  1 Milha                  = 1760 Jardas                    = 5280 Pés
  1 Quilômetro             = 1000 Metros                   = 0.6214 Milha
  1 Milha                  = 1.607 Quilômetros
  1 Pé                  = 0.3048 Metro
  1 Metro                 = 3.2808 Pés                   = 39.37 Polegadas
  1 Polegada                   = 2.54 Centímetros
  1 Centímetro            = 0.3937 Polegadas

UNIDADES DE ÁREA

  1 milha quadrada           = 640 Acres                     = 2.5899 Quilômetros de Quadrado
  1 Quadrado Kilometer     = 1,000,000 Quadrado Meters      = 0.3861 milha quadrada
  1 Acre                   = 43,560 pés quadrados
  1 pé quadrado           = 144 polegadas quadradas             = 0.0929 metro quadrado
  1 polegada quadrada           = 6.452 centímetros quadrados
  1 metro quadrado          = 10.764 pés quadrados
  1 Quadrado Centimeter    = 0.155 polegada quadrada

UNIDADES DE VOLUME

  1.0 Pé Cúbico          = 1728 Cúbico Avança lentamente             = 7.48 Galões de EUA
  1.0 britânico Imperial
Galão de                    = 1.2 Galões de EUA
  1.0 Meter        Cúbico = 35.314 Pés Cúbicos             = 264.2 Galões de EUA
  1.0 Litro               = 1000 Centímetros Cúbicos        = 0.2642 Galões de EUA

UNIDADES DE PESO

   1.0 Ton       Métrico = 1000 Quilogramas              = 2204.6 Libras
   1.0 Quilograma          = 1000 Gramas                  = 2.2046 Libras
   1.0 Tonelada Curta         = 2000 Libras

UNIDADES DE PRESSÃO

   1.0 Libra por inch              quadrado = 144 Libra por pé quadrado
   1.0 Libra por inch              quadrado = 27.7 Polegadas de água (*)
   1.0 Libra por inch              quadrado = 2.31 Pés de água (*)
   1.0 Libra por inch              quadrado = 2.042 Polegadas de mercúrio (*)
   1.0 Atmosphere                         = 14.7 Libras por polegada quadrada (PSI)
   1.0 Atmosphere                         = 33.95 Pés de água (*)
   1.0 Pé de água = 0.433 PSI          = 62.355 Libras por pé quadrado
   1.0 Quilograma por centimeter     quadrado = 14.223 Libras por polegada quadrada
   1.0 Libra por inch              quadrado = 0.0703 Quilograma por honestamente
Centímetro de
UNIDADES DE PODER

   1.0 Cavalo-vapor (English)               = 746 Watt 0.746 Quilowatt (KW)
   1.0 Cavalo-vapor (English)               = 550 Pé libras por segundo
   1.0 Cavalo-vapor (English)               = 33,000 Pé libras por minuto
   1.0 Quilowatt (KW) = 1000 Watt          = 1.34 Cavalo-vapor (o HP) o inglês
   1.0 Cavalo-vapor (English)               = 1.0139 cavalo-vapor Métrico
                                             (CHEVAL-VAPEUR)
   1.0 horsepower                  Métrico = 75 Metro X Kilogram/Second
   1.0 horsepower                  Métrico = 0.736 Quilowatt = 736 Watt
________________

(*) A 62 graus Fahrenheit (16.6 graus Centígrado).

IX. DICIONÁRIO DE CONDIÇÕES

HERMÉTICO--não Tendo nenhum lugar para ar entrar.

BIGORNA--UM bloco pesado de ferro ou acera com um topo liso, plano
          no qual metais são amoldados martelando.

CORRUGATED--Amoldou em dobras que têm cumes revezados.

DIA.--Diameter.  UM transcurso de linha direto pelo centro de um
          circulam e conhecendo a circunferência do círculo a
          a cada fim.

DESTILAÇÃO--UM processo purificava água salgada separando
          a água do salt.  A água salgada é fervida em
          steams.  que O vapor condensa em um receptor fresco, e
          esfria em pura água.

EQUADOR--UM grande círculo que divide as partes do norte do
          earth das partes sulistas da terra.

FIBRA DE VIDRO--UM material composto que consiste em fibras de copo dentro
          resinam.

AÇO GALVANIZADO--Aço para o que foi coberto com zinco
          resistem a ferrugem.

HORIZONTE--A linha ou círculo que formam o limite aparente
          entre terra e céu.

HIGIENE--A ciência de preservar saúde; a prevenção de
Doença de           mantendo limpa.

INFRA-VERMELHO--radiação Eletromagnética que tem comprimentos de onda maior
          que luz visível e mais curto que microondas.

INTERVALOS--O espaço entre pontos, coisas, tempos, etc.

LATITUDE--O norte de distância angular ou sul do equador,
          mediu em graus ao longo de um meridiano.

LIFESPAN--O período mais longo em cima de qual a vida de qualquer planta,
Animal de          , ou máquina pode extend.  quanto tempo algo
          vive ou trabalhos.

ESPUMA de POLIURETANO--UMA espuma fez de um thermoplastic ou thermosetting
          resinam.

RADIAÇÃO--O processo pelo qual energia é determinada fora antes de um
Corpo de          , viaja por espaço, molhe, ou algo
          outro, e é absorvido por outro corpo.

FERRUGEM--A camada vermelha ou laranja que formas na superfície de
          passam a ferro quando exposto arejar e umidade.

SOLDA--UMA liga de fusible que une metal contesta sem aquecer
          eles para o derretimento point.  A solda é aplicada
          em um estado derretido.

ESTACIONÁRIO--Permanente, não moveable.

PARAFUSO de FOGÃO--UM parafuso pequeno, semelhante a um parafuso de máquina mas com um
          linha mais grossa.

Zona temperada--Uma área da terra que está morno pelo verão,
          frio pelo inverno, e modera pela primavera
          e queda.

THERMOSYPHON--líquido Comovente de um lugar para outro por
          muda em calor.

INCLINADA--Apoiando, se inclinando, ou inclinado; elevou a um fim.

IMPERMEÁVEL--Fez ou tratou com uma borracha, plástico, ou outro
          que marca o agente para impedir para água de entrar.

X. MAIS ADIANTE RECURSOS DE INFORMAÇÃO

BOLWELL, A.J. Espuma de poliuretano Separou Água Quente Solar
Sistema de  . Disponível de VITA.

Instituto de Pesquisa de cinta. Como Construir um Aquecedor de Água Solar,
Folheto de   L-4, 1965, revisou 1973. Instituto de Pesquisa de cinta,
  MacDonald Faculdade de McGill Universidade, Ste. Anne de
  Bellevue, Quebec, Canadá. Planos muito úteis, altamente detalhados
  por construir um barato, thermosyphon molham aquecedor que usa
Materiais de   disponível quase em todos lugares, até mesmo desenvolvendo
Países de  . Este desígnio foi construído prosperamente e foi usado
  extensivamente em Barbados. Altamente recomendada.

Riachos, F.A. Uso de Energia Solar por Aquecer Água. Disponível
  de VITA.

Doure, R.J. Aquecimento de Água Solar " doméstico e Comercial para
  Áreas " Equatoriais. Tome sol a Trabalho, 4º quarto, 1966. I.S.W.
  Hart & Cia., PÁG. Ltd., Fremantle, Austrália.

CSIRO. Aquecedores de Água solares, Circular #2, 1964. CSIRO, Caixa de PO,
  26, Highett, Victoria, Melbourne, Austrália 3190,. Bom básico
Avaliação de   da teoria, desígnio, construção, e economias
  de casa sistemas de aquecimento de água solares. Contém útil
Informação de   sobre os fatores diferentes ser considerada a
  latitudes diferentes. Bastante prático; dá para um um bem
Idéia de   de como pode ser esperada que um sistema execute.

CZARNECKI, J.T. Desempenho de Exp. Aquecedores de Água solares em
  Austrália. CSIRO, PO Box 26, Highett, Victoria, Melbourne,
  Austrália 3190. Contém teste detalhado resulta de combinação
Solar/electric de   molham sistemas de aquecimento em seis australiano
Cidades de  . Tem fórmulas matemáticas úteis e gráficos, para o
  chegam de área de absorvente precisou colecionar uma determinada quantia de
  aquecem.

FARBER, ERICH UM. Aquecimento de Água solar. Universidade de Flórida,
  Gainesville, Flórida E.U.A..

Diversão & Divertimento, Inc. " Água Aquecimento ". Livro de leitura de Energia solar. Diversão &
  Frolic, Inc., PO Box 277, Madison Heights, Michigan 48071,
  E.U.A..

KHANNA, M.L. Desenvolvimento de Aquecedores de Água Solares na Índia.
  Laboratório Físico Nacional, Pusa, Delhi Novo, Índia.

MATHUR, K.N., KHANNA, M.L., DAVEY, T.N. e Suri, S.P. Doméstico
  Aquecedor de Água Solar. Laboratório Físico nacional, Pusa, Novo,
  Delhi, Índia.

Miromit Sun Aquecedores, Ltd. Boletim informativo de Miromit, Não. 7, 1963 de julho.
  Miromit Sol Aquecedores, Ltd., 323 Rua de Hayarkon, Tel-Aviv,
  Israel (POB 6004).

Notícias de mãe terra. O Solar de " Kenneth Whetzel Aquecedor ". Manual
  de Poder Caseiro. Notícias de mãe terra, Encaixote 70, Hendersonville,
  Carolina do Norte 28739 E.U.A.. Uma anedota estendida sobre construir
  e usando um thermosyphon simples sistema de aquecimento de água solar
  de " metal de parts"--folha de pedaço, cobre entubando, plástico, e
  que tanque de metal pequeno separou com styrofoam. De valor limitado.

Ridenour, Steven M. Aquecedores " de Água Solares " caseiros. Produzindo
  Seu Próprio Poder. Rodale Press, Emmaus, Pennsylvania E.U.A.. Um
  avaliação boa de tipos diferentes de coletores simples, o deles/delas
Construção de  , e uso. Inclui desígnios de thermosyphon,
  pressurizou e aquece sistemas de transferência. Escrita dentro simples
Idioma de  , também apresenta os princípios básicos de solar
  molham sistemas de aquecimento.

Imprensa corrente. Energia solar--Alguns Fundamentos, Energia Livro #1.
  Running Imprensa, 38 Sul 19ª Rua, Filadélfia,
  Pennsylvania 19103 E.U.A..

Singh, Prof. Narayan fundo. Desígnios Típicos unificados de
  Sistemas de Aquecedor de Água Solares por Prover Água Quente para
  Heating e Propósitos Domésticos para Casas Destacadas na Índia.
  Bihar Faculdade de Criar, Universidade de Patna, Patna,
  800005 Índia.

Universidade de Flórida. Energia solar Estuda, Tech. Progresso
  Report #9, Vol. XIV, Não. 2. Universidade de Flórida, Gainesville,
  Flórida E.U.A.. Embora bastante datado, este folheto
  contém uma avaliação boa de aquecedores de água solares diferentes e
  um pouco de informação sobre os princípios de aquecimento solar, como bem,
  como uma seção em " presentemente usada " (1960) aquecimento de água solar
Instalações de  . Também está usando uma seção solar-deu poder a
Refrigeração de  .

APÊNDICE DE                               EU

DECISÃO DE                        QUE FAZ FOLHA DE TRABALHO

Se você está usando isto como uma diretriz por usar a Água Solar
Aquecedor em um esforço de desenvolvimento, colecione tanta informação quanto
possível e se você precisar de ajuda com o projeto, escreva
VITA. Um relatório em suas experiências e os usos deste manual
ajude para VITA a melhorar o livro e ajude outro semelhante
esforços.

              Volunteers em Ajuda Técnica
              1815 Nortes Rua de Lynn, Apartamento 200,
              Arlington, Virgínia 22209 E.U.A.

USO ATUAL E DISPONIBILIDADE

* Nota práticas domésticas e agrícolas atuais que podem
  têm potencial para aplicação solar.

* Dias de documento de sol, mudanças sazonais, neblina, nuvem,
  cobrem. Outro modo de achar a informação é procurar
  fora chuva anual figura e trabalha de lá.

* Tenha tecnologias solares previamente introduzida? Nesse caso,
  com o que resulta?

* Tenha tecnologias solares introduzida em áreas pertos? Se
  assim, com o que resulta?

* Está lá outras práticas atuais pelas quais poderiam ser aumentadas
  melhorou uso de energia solar--por exemplo, produção salgada?


IDENTIFIQUE CONVENIÊNCIA DESTA TECNOLOGIA

* Está lá uma escolha a ser feita entre uma tecnologia solar e
  outra tecnologia de energia alternativa? Ou, é isto importante para
  fazem ambos em uma base de demonstração?

* Debaixo de que condições estaria útil introduzir um solar
Tecnologia de   para propósitos de demonstração?

* Se unidades solares são possíveis para habitante fabrique, vá eles
  seja usado? Não assumindo nenhuma " consolidação de dívida flutuante, " pôde as pessoas locais dispõem
  eles? Está lá modos para fazer as tecnologias " solares pagam
  eles "?

* Pôde esta tecnologia proveja uma base para uma pequena empresa
Empreendimento de  ?

NECESSIDADES E RECURSOS

* O que é as características do problema? Como é o
Problema de   identificou? Quem vê isto como um problema?

* Tem qualquer pessoa local, particularmente alguém em uma posição de
Autoridade de  , expressou a necessidade ou mostrou interesse dentro solar
Tecnologia de  ? Nesse caso, enlate alguém seja achada para ajudar o
  tecnologia introdução processo? Está lá os funcionários locais
  que poderia ser envolvido e poderia ser batido como recursos?

* Como vá você adquire a comunidade envolvida com a decisão de
  que tecnologia é apropriada para eles.

* Baseado em descrições de práticas atuais e nisto
A informação de manual de  , identifique necessidades que tecnologias solares
  se aparecem capazes se encontrar.

* É localmente materiais e ferramentas disponível para construção de
Tecnologias de  ?

* É lá já outros projetos underway para qual um solar
Componente de   poderia ser somado de forma que os atos de projeto contínuos como
  um técnico e até mesmo recurso financeiro para o esforço novo?
  por exemplo, se há um poste colheita grão perda projeto
Underway de  , pôde técnicas secantes solares melhoradas seja introduzida
  junto com o outro esforço?

* Que tipos de habilidades estão localmente disponíveis para ajudar com
Construção de   e manutenção? Quanta habilidade é necessária para
Construção de   e manutenção? Você precisa treinar as pessoas?
  você pode satisfazer as necessidades seguintes?

  * Alguns aspectos deste projeto requerem alguém com experiência
    metal-trabalhando ou soldando. Tempo de trabalho calculado
    para trabalhadores de tempo integral é:

    *   8 horas trabalho qualificado
    *   8 horas trabalho inexperto

* Faça uma estimativa de custo do trabalho, partes, e materiais precisaram.

* Como o projeto será fundado? Vá a tecnologia requeira
  fora de fundar? É fontes de consolidação de dívida flutuante locais disponível para patrocinador
  o esforço?

* Quanto tempo tem você para o projeto? É você atento de
Feriados de   e plantando ou colhendo estações que podem afetar
Cronometragem de  ?

* Como vá você organiza para esparramar conhecimento e uso do
Tecnologia de  ?

DECISÃO CONCLUDENTE

* Como era a decisão concludente alcançada, ou prosseguir,
  para prosseguir, com esta tecnologia?

APÊNDICE DE                               II

                       RECORD QUE MANTÉM FOLHA DE TRABALHO

CONSTRUÇÃO

Fotografias da construção processam, como também o acabado
resulte, é útil. Eles somam interesse e detalham que
poderia ser negligenciada na narrativa.

Um relatório no processo de construção deveria incluir muito específico
informação. Este tipo de detalhe pode ser monitorado freqüentemente
facilmente em quadros (como o um debaixo de). (veja relatório 1)



Algumas outras coisas para registrar incluem:

* Especificação de materiais usou em construção.

* Adaptações ou mudanças fizeram em desígnio para ajustar local
  condiciona.

* Custos de equipamento.

* Tempo gastou em construção--inclua tempo voluntário como também
  pagou trabalho, cheio - ou de meio período.

* Problemas--escassez de trabalho, trabalha obstrução, enquanto treinando dificuldades,
  materiais escassez, terreno, transporte.

OPERAÇÃO

Mantenha tronco de operações durante pelo menos as primeiras seis semanas, então,
periodicamente durante vários dias todo poucos meses. Este tronco vai
varie com a tecnologia, mas deva incluir exigências completas,
produções, duração de operação, treinando de operadores, etc.
Inclua problemas especiais para cima os que podem vir--um abafador que não vai
feche, engrenagem que não pegará, procedimentos para os que não parecem,
faça sentido a trabalhadores, etc.

MANUTENÇÃO

Registros de manutenção habilitam mantendo rasto donde desarranjos
freqüentemente aconteça a maioria e possa sugestionar áreas para melhoria ou
fraqueza fortalecendo no desígnio. Além disso, estes
registros darão uma idéia boa de como bem o projeto é
trabalhando fora registrando com precisão quanto do tempo é
trabalhando e com que freqüência. Manutenção rotineira
deveriam ser mantidos registros para um mínimo de seis meses para um ano
depois que o projeto entre em operação. (veja relatório 2)




CUSTOS ESPECIAIS

Esta categoria inclui dano causado por tempo, natural,
desastres, vandalismo, etc. Padrão os registros depois do
registros de manutenção rotineiros. Descreva para cada separado
incidente:

* Causa e extensão de dano.
* Custos de mão-de-obra de conserto (como conta de manutenção).
* Custos materiais de conserto (como conta de manutenção).
* Medidas levadas para prevenir retorno.

MANUAIS DE                      NA SÉRIE DE ENERGIA

Este livro é um de uma série de manuais em energia renovável
tecnologias. É principalmente planejado para uso por pessoas dentro
projetos de desenvolvimento internacionais. Porém, a construção
técnicas e idéias apresentadas aqui são úteis a qualquer um
buscando se tornar mais energia auto-suficiente. Os títulos em
a série é:

                         Moinho de vento de Vela Helicoidal

                             Carneiro Hidráulico

                  Making Carvão: O Método de Réplica

                     Overshot Água-roda: Desígnio
                        e Manual de Construção

                    Michell Pequeno (Banki) Turbina:
                         UM Manual de Construção

                              Solar Ainda

                          Aquecedor de Água Solar

                   Três Metro Cúbico Planta de Bio-gás:
                         UM Manual de Construção

Para um catálogo grátis destes e outras publicações de VITA,
escreva:
          VITA Publicações Serviço
          P. 0. Encaixote 12028
          Arlington, Virgínia 22209 E.U.A.

                              SOBRE VITA

Voluntários em Ajuda Técnica (VITA) é um privado, sem lucro,
organização de desenvolvimento internacional.   VITA faz
disponível aos indivíduos e grupos em países em desenvolvimento um
variedade de informações e recursos técnicos apontou a nutrir
suficiência de ego--precisa de avaliação e desenvolvimento de programa
apoio; por-correio e em-local serviços consultores;
sistemas de informação que treinam; e administração da longo prazo
campo projects.  VITA promove a aplicação de simples,
tecnologias baratas para resolver problemas e criar oportunidades
em países em desenvolvimento.

VITA coloca ênfase especial nas áreas de agricultura e
comida processando, aplicações de energia renováveis, provisão de água,
e serviço de saúde pública, alojamento e construção, e pequena empresa
as atividades de development.  VITA são facilitadas pelo ativo
envolvimento de VITA peritos técnicos Voluntários de ao redor
o mundo e por seu centro de documentação contendo especializado
material técnico de interesse para pessoas desenvolvendo
países.

== == == == == == == == == == == == == == == == == == == ==
== == == == == == == == == == == == == == == == == == == ==
