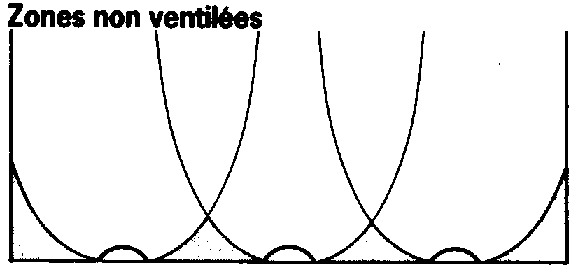

La r�partition des gaines de ventilation d�pend de la forme de la cellule et de leur disposition par rapport au tas de grain. Si le nombre de gaines est insuffisant, le bas de la cellule ne sera pas bien ventil�.
Cellules rondes:
Les gaines de ventilation sont g�n�ralement livr�es avec la cellule. Le r�seau peut �tre en forme d'anneaux, ou de croix, enterr� ou pos� sur le sol. Pour les cellules en b�ton � fond conique, les gaines peuvent �tre radiales.
Leur r�partition dans la cellule est du domaine du constructeur. Certaines cellules m�talliques rondes sont �quip�es, au lieu des gaines habituelles, d'un plancher perfor� m�tallique. Ce montage, d'un prix plus �lev� que celui de gaines, permet n�anmoins une meilleure r�partition de l'air dans la cellule. En effet, le plancher repose sur un support m�tallique ou en parpaings qui (dans la mesure o� ces derniers sont correctement dispos� permet � l'air de se disperser sur toute la section de la cellule.
Cellules rectangulaires:
Dans les cellules rectangulaires, dont la hauteur est g�n�ralement plus faible qu'en cellules rondes, la forme du dessus du tas a une grande importance.
Dans le cas le plus simple on admet que la hauteur du tas est constante. La r�partition des gaines d�pend alors de la hauteur du tas.
Pour d�terminer le nombre de gaines n�cessaires, nous remarquons:

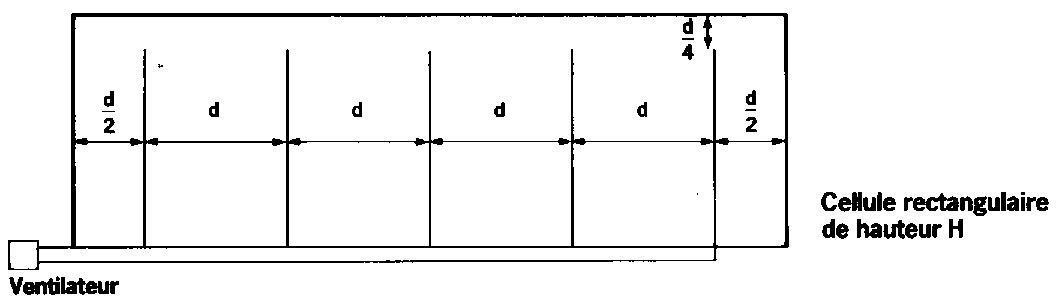

Exemple:
La cellule a les dimensions suivantes:
L'�cartement d doit �tre compris entre
et
soit 2,66 et 4,0 m.
Choisissons la distance la plus faible possible pour avoir le
maximum de gaines.
Un �cartement de 2,66 m permet de monter 17: 2,66 = 6,4 gaines.
Le nombre de gaines sera donc de 6 avec:

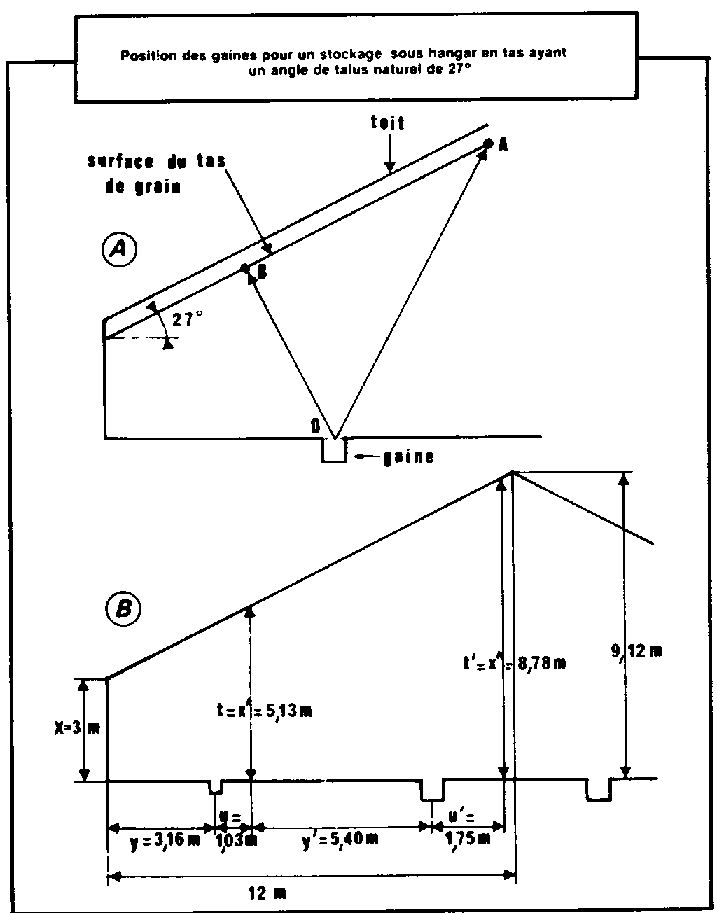

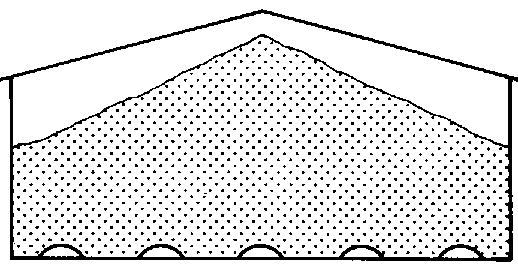

Position des gaines pour un stockage sous hangar en tas ayant un angle de talus naturel de 27�
Gaines dispos�es dans le sens de l'axe du b�timent
Les gaines devraient �tre espac�es d'une distance telle que le rapport du plus long trajet l'air. depuis une gaine jusqu'� la surface. au plus court trajet soit inf�rieur � 1,5.
Prenons l'exemple de la figure A : ce rapport est �gal � OA: OB, soit 1 7. En cons�quence. il faut envisager 2 gaines par demi-b�timent.
Le N.l.A.E. (National Institute of Agricultural Engineering) propose une table permettant de calculer le positionnement des gaines � partir de la hauteur x du mur lat�ral.
| Positionnement des gaines � partir de la hauteur x (m�tres) du mur lat�ral pour un stockage en tas selon un angle de talus naturel de 27� (r�f. N.I.A.E.) | |||
| x | y | u | t |
| 1,5 | 1,58 | 0,51 | 2,57 |
| 2,0 | 2,11 | 0,68 | 3,42 |
| 2,5 | 2,64 | 0,85 | 4,28 |
| 3,0 | 3,16 | 1,03 | 5,13 |
| 3,5 | 3,69 | 1,19 | 5,99 |
| 4,0 | 4,22 | 1,37 | 6,85 |
| 5,0 | 5,27 | 1,71 | 8,56 |
| 6,0 | 6,33 | 2,06 | 10,27 |
| 7,0 | 7,38 | 2,39 | 11,98 |
| 8,0 | 8,44 | 2,74 | 13,69 |
| 9.0 | 9,49 | 3,08 | 15.41 |
Prenons l'exemple d'un hangar de largeur ind�termin�e, mais ayant un mur lat�ral de x = 3 m de hauteur: selon le tableau, la premi�re gaine est situ�e � y = 3,16 m du mur; la distance u = 1,03 m � partir de cette premi�re gaine permet de d�terminer la nouvelle hauteur t = x' = 5,13 m pour un calcul par it�ration du positionnement de la 2e gaine:
... et ainsi de suite; si le hangar a 24 m de largeur (demi-largeur 12 m), il y aura seulement 2 gaines par demi-hangar. positionn�es selon le sch�ma de la figure B. Le dimensionnement des gaines doit �tre tel que la surface de distribution de l'air croisse selon une progression de raison 2,75 � partir de la 1re gaine, de fa�on � avoir la m�me progression du d�bit d'air par gaine.
Exemple:
Supposons une cellule. ou un tas de grain. ayant les cotes suivantes:
- base: 3 x 24 x 10 = 720 m�
- partie sup�rieure: 6,12 x 12 x 10 = 734,40 m�
Total: ............................................. 1454,40 m�
Le d�bit d'air total � fournir est de 10 x 1 454,40 = 14 544 m�/h. soit 7 272 m�/h, ou 2,02 m�/s par demi-hangar. Ce d�bit doit �tre r�parti dans 2 gaines aliment�es par le m�me ventilateur. Soient Q1 (m�/s) le d�bit dans la premi�re gaine (c�t� mur), et Q2(m�/s) le d�bit dans la seconde (vers le milieu du silo). Nous devons avoir:
Q2 = 2,75 Q1 et Q1 + Q2 = 2,02 m�/s
La r�solution de ces 2 �quations donne:
Q1 = 0,54 m�/s et Q2 = 1,48 m�/s.
Supposons que les gaines aient 8 m de long; le d�bit par m de gaine est alors de:
q1 = 0,54 :8 = 0,0675 m�/s.m.
q2 = 1,48 :8 = 0,185 m�/s.m.
Si nous voulons avoir une vitesse d'air de 0,25 m/s � l'interface gaine/grain, les largeurs respectives I1, et I2 des gaines seront:
I1 = 0,0675: 0,25 = 0,27 m, soit une gaine de
0,27 x 0,27 = 0,073 m2 de section;
I2 = 0,185: 0,25 = 0,74 m, soit une gaine de
0,74 x 0,74 = 0,55 m2 de section;
Les vitesses d'air � l'entr�e des gaines seront respectivement de:
V1 = 0,54: 0,073 = 6,9 m/s, et
V2 =1,48: 0,55 = 2,7 m/s.
Dans ce cas on peut simplifier en tenant compte de la hauteur moyenne du tas de grain; on est donc ramen� au calcul pr�c�dent.
Exemple:
La cellule a les dimensions suivantes:
- hauteur minimale: 8 m
- hauteur maximale: 10 m
- longueur: 17 m
- largeur: 8 m
La hauteur moyenne du tas �tant de
L'�cartement d doit �tre compris entre
et
soit 3 et 4,5 m.
Si l'on choisit 3 m, le nombre de gaines serait de
.
Le nombre de gaines pourra donc �tre de 5 avec:
d = 17: 5 = 3,4 m

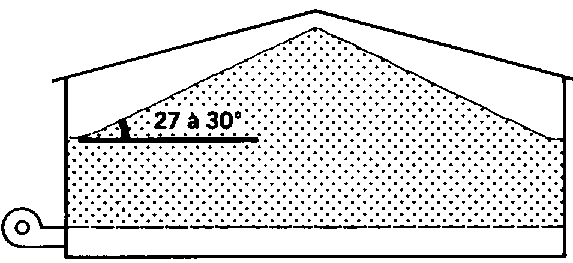

Gaines dispos�es longitudinalement
Ce cas de r�partition est plut�t du domaine d'un sp�cialiste. La section de gaines doit augmenter avec la hauteur du tas de grain. A titre indicatif, le d�tail du calcul ainsi qu'un exemple sont trait�s sur la page ci-contre.
Ce qu'il ne faut pas faire:

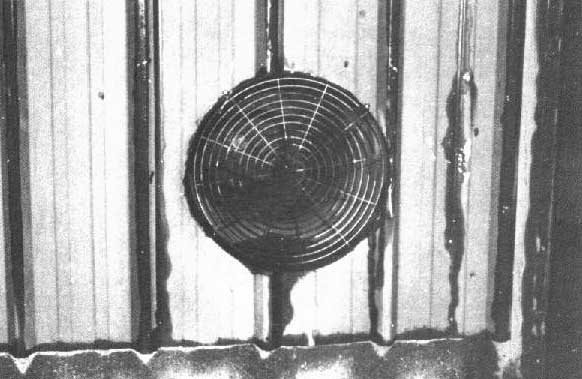

Paroi ajourn�e permettant au ventilateur d'aspirer l'air ext�rieure. Doc. ITCF
